Jack 6.3 stereo Разъем

Конструкция и принцип действия

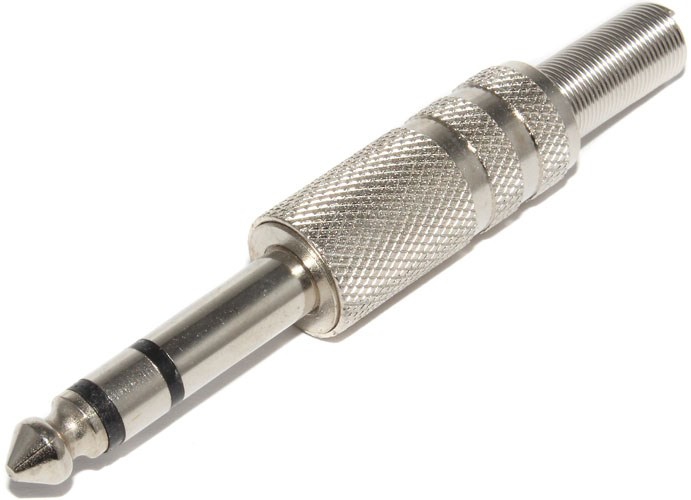

Разъем Jack 6.3 (stereo) представляет собой трехконтактный соединитель стандарта TRS (Tip/Ring/Sleeve) с диаметром контактной группы 6.35 мм (1/4 дюйма). Конфигурация контактов строго регламентирована: наконечник (Tip) передает положительный сигнал левого канала или «горячий» провод балансного соединения, кольцо (Ring) — положительный сигнал правого канала или «холодный» инвертированный провод, гильза (Sleeve) служит общим экраном и заземлением. Такая схема обеспечивает передачу двух независимых аудиоканалов по одному разъему либо симметричного балансного сигнала с высокой помехозащищенностью.

Корпус разъема изготавливается из литого цинка, латуни, карбона или комбинированных материалов. Контактная группа выполняется из латуни или фосфористой бронзы с защитно-декоративным покрытием: никелирование, серебрение, золочение толщиной от 0.2 мкм. Изолятор из высокотемпературного диэлектрика (дерлин, полиамид) разделяет сигнальные контакты и предотвращает короткое замыкание. Хвостовик разъема имеет пружинную конструкцию либо резиновый наконечник для плотной фиксации кабеля и защиты места пайки от излома. Некоторые модели комплектуются замком-фиксатором "Latch Lock", исключающим самопроизвольное разъединение при вибрационных нагрузках.

Электрические параметры

Стандартный разъем Jack 6.3 stereo рассчитан на номинальное напряжение 30–50 В постоянного тока и ток до 1 А (в силовых версиях до 10 А на контакт). Сопротивление изоляции составляет не менее 200 МОм (начальное >2 ГОм у премиальных моделей). Контактное сопротивление не превышает 10–30 мОм. Диэлектрическая прочность обеспечивает выдерживание испытательного напряжения 500–1000 В (50 Гц, 1 мин). Диапазон рабочих температур типового разъема: от -30°C до +80°C, что допускает эксплуатацию в неотапливаемых помещениях и на открытых сценических площадках.

Области применения

Профессиональное звуковое оборудование

Разъем TRS 6.3 мм является отраслевым стандартом коммутации в студийной и концертной аппаратуре. С его помощью выполняются балансные линейные соединения между микшерными пультами, процессорами эффектов, компрессорами, эквалайзерами и активными акустическими системами. Симметричная передача сигнала эффективно подавляет синфазные помехи, наводимые на кабель, что позволяет прокладывать линии длиной десятки метров без потери качества.

В студиях звукозаписи Jack 6.3 stereo используется для подачи сигнала с коммутационных панелей (патч-бэй) на входы рекордера или аудиоинтерфейса. Применяется в составе мультикоров для подключения аналоговых выходов цифровых рабочих станций к микшеру. Обеспечивает соединение студийных мониторов с выходами звуковой карты или мониторного контроллера.

Музыкальные инструменты

Стереоджек 6.3 мм служит для подключения электрогитар, бас-гитар, клавишных инструментов и электронных ударных установок к усилителям, педалбордам и директ-боксам. В синтезаторах и цифровых пианино стереовыход Jack 6.3 позволяет подать сигнал одновременно на два канала усиления или записать стереофоническое звучание инструмента. Разъем выдерживает многократные циклы коммутации (до 10 000 и более), что критично при интенсивной концертной эксплуатации.

Караоке-системы и домашнее аудио

В караоке-оборудовании Jack 6.3 stereo обеспечивает подключение микрофонов к микшерному блоку, соединение микшера с усилителем мощности и акустическими системами. Стереофоническая передача позволяет выводить минусовую фонограмму и голос исполнителя раздельно по левому и правому каналу либо микшировать их в общий стереомикс. Разъем совместим с бытовыми AV-ресиверами, активными колонками и саундбарами, имеющими входы Jack 6.3 мм.

В домашних кинотеатрах и мультирум-системах разъем применяется для передачи линейного стереосигнала между источником (медиаплеер, ТВ-приставка) и усилителем или активной акустикой. Для подключения наушников с импедансом от 32 Ом используется выход Jack 6.3 на передней панели усилителя или ресивера. Переходники Jack 6.3 stereo – RCA позволяют интегрировать профессиональное оборудование в бытовой тракт.

Сценическое и инсталляционное оборудование

В системах озвучивания концертных залов, театров и конференц-залов Jack 6.3 stereo служит для балансной передачи сигнала от микрофонных сплиттеров к FOH- и мониторному пультам. Используется в рэковых коммутационных панелях для кросс-коммутации процессоров динамической обработки. В инсталляционных проектах панельные гнезда Jack 6.3 TRS монтируются в напольные лючки, настенные панели и сценические коробки.

Изготовление кабелей и ремонт

Разборная конструкция Jack 6.3 stereo под пайку позволяет самостоятельно изготавливать соединительные кабели требуемой длины и конфигурации. Корпус разъема легко развинчивается, предоставляя доступ к контактным лепесткам. Лужие контакты и достаточный размер монтажных отверстий упрощают пайку даже при использовании кабелей увеличенного сечения (до 1 мм²). Возможность замены одного разъема без покупки готового шнура снижает эксплуатационные расходы звукоцеха или студии.

Монтаж и совместимость

Монтаж разъема производится методом пайки. Контакты рассчитаны на ручную пайку припоем ПОС-61 с температурой жала 280–320°C. Рекомендуемый диаметр подводимого кабеля варьируется от 3.5 до 8.5 мм в зависимости от модели. Перед пайкой на кабель надеваются корпус и хвостовик; после пайки корпус свинчивается, обжимая кабель через пластиковую вставку или резиновый уплотнитель. Панельные гнезда монтируются в отверстие диаметром 11–12 мм и фиксируются гайкой.

Разъем полностью совместим с моноштекерами Jack 6.3 TS — при подключении моно-штекера кольцевой контакт стереогнезда замыкается на гильзу, обеспечивая корректную работу небалансного тракта. В случае использования стереоштекера в моно-гнезде сигнал кольца остается неподключенным, поэтому для балансных соединений следует применять только полные TRS-разъемы.

Рекомендации по выбору

При выборе разъема Jack 6.3 stereo следует учитывать диаметр используемого кабеля, условия эксплуатации и требуемый ресурс. Для стационарных инсталляций предпочтительны панельные гнезда с никелированными контактами и пластиковой гайкой, исключающей царапины на панели. Для концертной деятельности рекомендуются разъемы с позолоченными контактами и литым цинковым корпусом, устойчивым к механическим ударам. Для напольных процессоров эффектов удобны угловые разъемы малой высоты, минимизирующие риск повреждения при нажатии на педаль.
